KIT ÉLECTRIQUE POUR TOITS COULISSANTS

SYSTÈMES DE SINGLE WIRE

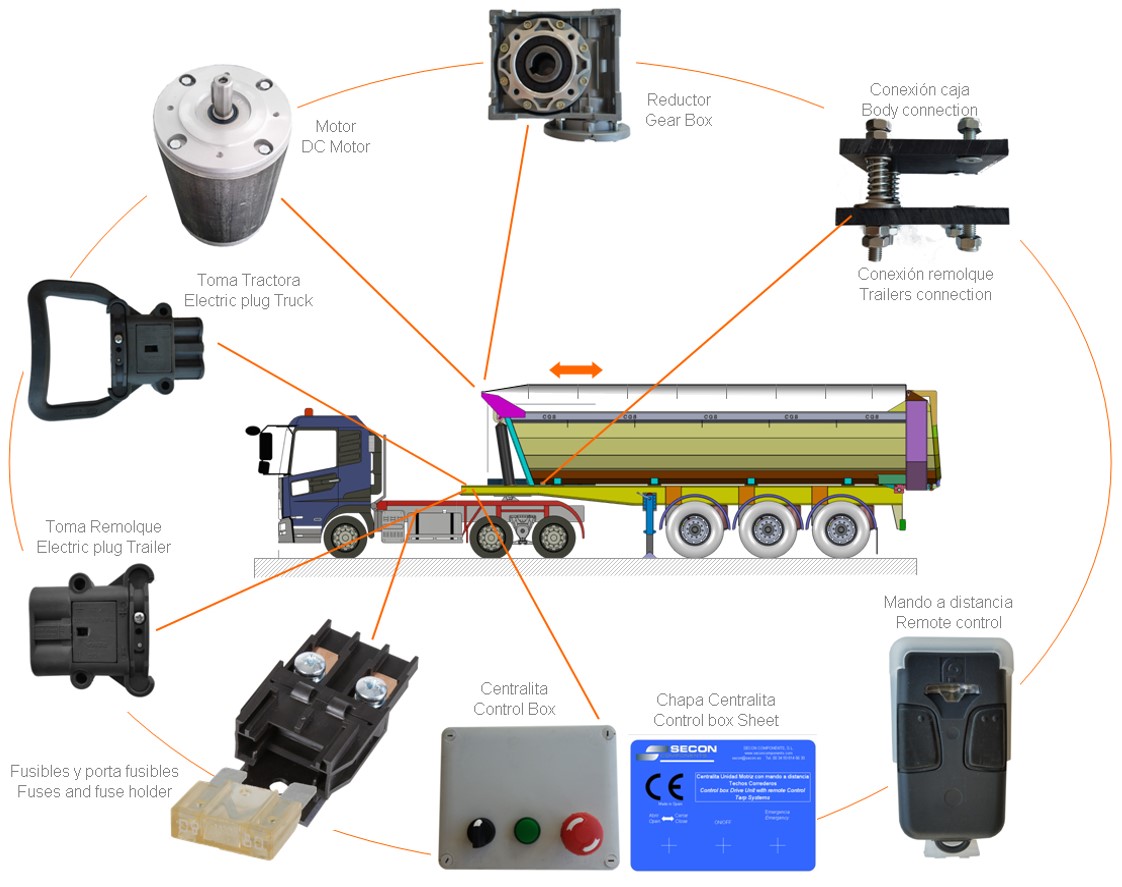

KIT ÉLECTRIQUE POUR TOITS COULISSANTS ET POUR CONVERTIR UN SYSTÈME MANUEL EN UN SYSTÈME ÉLECTRIQUE:

	Différentes puissances et vitesses du moteur sur demande La norme est de 400 watts à 3000 Rpm et 24 Vdc avec IP66
	Arbre de sortie du réducteur universel de 25 mm Plusieurs relations possibles avec ou sans sinfin prolongé pour le déplacement manuel (en cas d’urgence) sur demande Le rapport de réduction standard est de 1:50
	Connecteur avec poignée et câble de 2 x 6 mm Contrairement à d’autres systèmes, ce connecteur est déjà fixé au cable par l’intermédiaire d’une soudure en étain. Le connecteur avec poignée vient de la batterie et l’autre de la remorque.
	Plaques de contact avec vis en acier inoxydable Une pour la benne et l’autre pour le châssis. Le client a également la possibilité de commander le câble rallongé, qui remplacerait les plaques de contact.
	Boîte de contrôle complètement finie avec câble/connecteur. Fixée et soudée avec étain au câble du connecteur et au moteur Caractéristiques: 3 réglages de puissance pour moteurs différents de 200 W à 500 W Boîte de contrôle apte pour voltage de 12 à 24 Vdc Fin de course avec contrôle d’amperage Fonctionnement du toit par la télécommande ou manuellement avec interrupteur homme présent Arrêt d’urgence et témoin lumineux “on/off”.
	Fusible de 80 Amp avec porte-fusible et boîte de protection en plastique
	Télécommande
	Le kit électrique est équioé de brides en plastique et métal, bornes pour le raccordement aux plaques de contact, la batterie, le moteur et des vis pour fixer le connecteur et la boîte de contrôle.

EEl Kit électrique est composé des éléments suivants:

• Tête tracteur:
• Fusible de 80 Amp. avec porte-fusible et boîte de protection en plastique.
• Câble 2 x 6 mm de 6 mètres et connecteur femelle avec poignée
• Benne:
• Connecteur mâle avec câble de 2 x 6mm de 2 mètres
• Boîte de contrôle (12 ou 24 VDC)
• Contacteur de puissance de rotation en sens inverse
• Carte/plaque à double fonction, protection du système et fin de course pour excès d’ampérage
• Récepteur de la télécommande intégrée dans la carte
• Interrupteur homme present, arrêt d’urgence et témoin lumineux "on/off"
• Moteur de 400 Watts à 3.000 RPM et 24 VDC IP 66
• Arbre de sortie du réducteur universel de Ø25 mm et réduction de 1:50
• Plaques de contact en nylon, avec vis en acier inoxydable
• Câble de 2 x 6mm de 4,5 mètres de la boîte de contrôle aux plaques de contact et au moteur
• Petit matérial: Bornes FASTON, brides en plastique et en métal pour la fixation du câblage
• Observation:
• Les connecteurs sont montés sur les câbles. Faits pour durer.
• Entrée et sortie déjà connectés.
• Programmable pour 3 puissances différentes.

TOUT LE KIT EST PRÉASSEMBLÉ DANS LE BUT DE RÉDUIRE LES TEMPS D’INSTALLATION
